Горелка стеклодувная СТ-02 пятипроводная двойное пламя назначение характеристики достоинства как купить

горелка стеклодувнаяя
увеличить

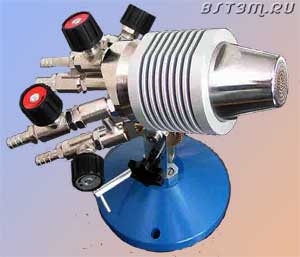

Рис.1 Горелка СТ-02

Технические характеристики





Назначение и область применения

Стеклодувная горелка СТ-02 с двойным открытом пламенем пятипроводная газ+кислород+воздух настольная с регулировкой наклона и угла поворота головки предназначена для работ, связанных с нагревом изделий из черных и цветных металлов, а также нагревом и плавлением неметаллических материалов в пределах температур 1500...2600°С при тепловой мощности до 48 кВт.

Используется для обработки стекла в стеклодувных мастерских и на промышленных предприятиях, а также везде, где требуется иметь мощную настольную горелку с широким диапазоном регулировки температуры пламени.

При обработке стекла применяется для работ с заготовками из термостойкого стекла (трубками) толщиной до 4 мм и диаметром до 100 мм.

Может использоваться на предприятиях и ремонтных мастерских, где требуется нагрев высокотемпературным пламенем с тепловой мощностью 25...48 кВт.

Преимущества и достоинства горелки СТ-02

Главное достоинство горелки СТ-02 прежде всего заключаются в возможности ее эффективного использования для профессиональных работ, связанных с нагревом изделий и материалов открытым пламенем большой тепловой мощности.

Другие достоинства и преимущества можно свести к следующему:

  • Впервые на отечественном рынке представлена настольная профессиональная импортная горелка газ+воздух+кислород промышленного изготовления, имеющая тепловую мощность до 48 кВт и температуру обработки материалов до 2600°С.
  • Горелка СТ-02 имеет пять регулировочных вентилей подачи газов, что позволяет регулировать тепловую мощность и температуру горелки в широких пределах
  • Наличие двойного пламени (центральное и периферийное) в одном факеле с индивидуальной регулировкой каждого пламени расширяет технологические возможности использования горелки. При использовании экономайзера (рекомендуется) центральное пламя дополнительно выполняет роль поджигающей горелки. При этом достигается экономия газовых сред и повышение производительности труда.
  • Наличие в сопле горелки 150 портов для подачи кислорода обеспечивает полное и равномерное сгорание горючего газа при всех режимах работы.
  • Устройства для регулировки положения факела горелки в вертикальной и горизонтальной плоскости обеспечивают оптимальную работу горелки при нагреве изделий.
  • Отечественных аналогов горелка СТ-02 не имеет.

Условия эксплуатации горелки СТ-02

Горелка газовая СТ-02 предназначена для эксплуатации в помещении при температуре от +10 до +35°C и относительной влажности до 80% при температуре +25°C.

Необходимые параметры по давлению газов, а также другие характеристики горелки в зависимости от вида горючего газа приведены в табл.1.

Табл.1 Газовые параметры горелки СТ-02
Вид газа Давление газа,
кПа
Объемный расход Мощность,
кВт
Пропан-бутан не более 50 1,65 кг/час 21,25
Кислород не менее 20 2 м³/час
Воздух не менее 10 3,25 м³/час
Природный газ 30-50 2,55 м³/час 25,5
Кислород не менее 20 5,75 м³/час
Воздух не менее 10 3,75 м³/час
1 кПа=0,01 бар=0,01 атм=0,15 psi=102 мм вод.столба=7,5 мм рт.столба

При прочих равных условиях применение сжиженного газа (пропан,бутан) является предпочтительным.

Имеется возможность повысить тепловую мощность горелки CТ-02 до 48,2 кВт.

Для этого надо установить параметры для натурального газа, кислорода и воздуха, приведенные в табл.2.

Табл.2 Газовые параметры для повышения мощности горелки СТ-02
Вид газа Давление газа,
кПа
Объемный расход Мощность,
кВт
Натуральный газ 40 4.82 м³/час 48.2
Кислород не менее 200 0.48 м³/час
Воздух не менее 100 0.9 м³/час
1 кПа=0,01 бар=0,01 атм=0,15 psi=102 мм вод.столба=7,5 мм рт.столба

Режимы работы горелки СТ-02

Горелка СТ-02 позволят выполнять 4 режима работы:

  1. газ+воздух
  2. газ+кислород
  3. газ+воздух, обогащенный кислородом
  4. газ+кислород с добавкой воздуха

Указанные режимы выбираются в зависимости от вида работ.

Конструктивные особенности горелки СТ-02

В корпусе горелки размещены 5 регулировочных вентилей со штуцерами подвода газов.

В горелке СТ-02 используются два вида пламени. В середине сопла горелки имеется отверстие для центрального пламени.

стеклодувная горелка
сменить рисунок
Рис.2 Пламя горелки СТ-02

Для этого пламени используется горючий газ и кислород. Вид этого пламени показан на рис.2.

Вокруг отверстия для центрального пламени по окружности расположены отверстия для горения периферийного пламени, для которого используется горючий газ и кислород, обедненный сжатым воздухом. Вид полного пламени (центральное+периферийное) можно увидеть на этом же рисунке, если к нему подвести курсор.

горелка стеклодувнаяя
увеличить
Рис.3 Сопло горелки СТ-02

На рис.3 показано сопло горелки СТ-02. При подведении курсора изображение увеличивается. В центре сопла расположено выходное отверстие для центрального пламени (газ+кислород). Вокруг этого отверстия имеются выходы (порты) 150-и капилляров для кислорода. Между капиллярами имеются зазоры для подачи на выход горелки горючего газа и воздуха.

На рис.4 показана конструкция горелки СТ-02

горелка стеклодувнаяя
увеличить
Рис.4 Конструкция горелки
СТ-02

На корпусе горелки в центральной задней части расположены штуцера и рукоятки регулировочных вентилей для кислорода и горючего газа, которыми производится регулировка пламени в центре сопла. На правой стороне находится штуцера и рукоятки регулировочных вентилей для газа и сжатого воздуха для периферийного пламени, которое окружает центральное пламя. Все вентили имеют корпус из латуни, а шпиндель из нержавеющей стали.

На левой стороне находится штуцер и рукоятка регулировочного вентиля для подачи и регулировки кислорода в капиллярные трубки, для обеспечения горения периферийного пламени.

Увеличение подачи воздуха в периферийное пламя уменьшает, как его температуру, так и общую температуру факела горелки.

Угол поворота горелки можно менять ослаблением арретирующего винта с рычагом, который установлен между подставкой и стойкой горелки, а угол наклона относительно поверхности рабочего стола можно менять рукояткой связанной с зубчатой передачей, расположенной на стойке горелки.

Головка горелки оснащена охлаждающим устройством в виде ребер выполненных на ее корпусе, которые отводят тепло.

Основание горелки- металлическая отливка с лакокрасочным покрытием. Основание может быть закреплено на столе при помощи болтов. Для этого в основании выполнены два отверстия.

горелка газовая портативная
увеличить
Рис.5 Экономайзер для горелки СТ-02

По отдельному заказу комплектуется устройством для экономии газа модели С-1, изображенное на рисунке справа. При использовании этого устройства воспламенение периферийного пламени производится автоматически после нажатия ножной педали устройства. При отпускании педали периферийное пламя гаснет ввиду прекращения подачи газовых сред в горелку. При этом центральное пламя горит постоянно вне зависимости от положения педали. Описание устройства для экономии газа приведено на странице сайта «Газо-кислородный педальный экономайзер мод.С-1» .

Применение устройства для экономии газа С-1 совместно со стеклодувной горелкой СТ-02 позволяет уменьшить расход газовых сред не менее чем на 30% и повышает производительность труда не менее чем на 20%. Данные получены при непрерывном использовании горелки в течение 8-ми часовой рабочей смены.

В комплект поставки входят горелка газовая СТ-02, паспорт, инструкция по эксплуатации и упаковочная тара.

Инструкция по эксплуатации

Руководство пользователя представлено на странице «Горелка стеклодувная СТ-02 инструкция по эксплуатации» .

Указаны порядок подготовки горелки к работе, техническое обслуживание и правила безопасности.

Сервис

Имеется сервисный центр по гарантийному и послегарантийному ремонту. Срок гарантии 1 год.

Как купить стеклодувную горелку СТ-02

Стеклодувную газовую горелку СТ-02 можно купить в компании «ООО ФИРМА БСТ-3» .

Порядок приобретения горелки СТ-02 приведен на странице «Как купить» .

Горелка СТ-02 отгружается со склада в Москве во все регионы РФ.
