Артикулятор - механический инструмент, используемый для воспроизведения движений нижней челюсти пациента в зуботехнической лаборатории и предназначенный для изготовления пациентам изделий стоматологического назначения. В число упомянутых изделий входят: полные съемные зубные протезы, частичные съемные протезы, несъемные мостовидные протезы, коронки, прикусные шаблоны (при бруксизме). Артикуляторы также могут быть применены для полной реабилитации полости рта.

Поскольку полурегулируемый артикулятор мод.4000S Bio-Art являются обычным инструментом типа Аркон порядок работы с ним также как и любыми артикуляторами подобного типа.

Для оптимальной работы с артикулятором мод.4000-S рекомендуется использовать дополнительные принадлежности (аксессуары). Ниже приведено описание всех аксессуаров, к артикулятору мод. 4000-S, которые можно приобрести в компании ООО "ФИРМА БСТ-3" (Москва).

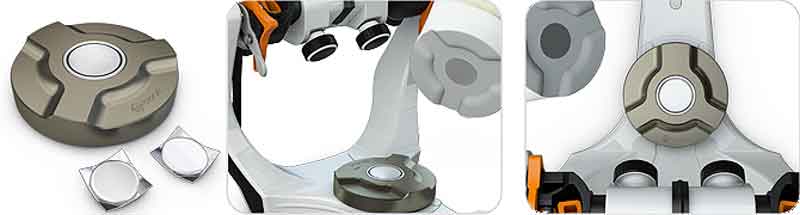

1. Магнитная крепежная пластина.

Включает в себя опору в виде профильного диска с вмонтированным в центре постоянным магнитом и нескольких накладных пластин, изготовленных из ферромагнитного материала , имеющих острые выступы, нормально расположенные к поверхности этих пластин.

увеличить

Диск с магнитом устанавливается на нижней раме артикулятора. Далее при помощи выступов пластины закрепляются на основании гипсовой модели, которая затем устанавливается на диск с магнитом. За счет магнитного взаимодействия пластины и диска гипсовая модель плотно фиксируется на последнем.

Использование магнитной крепежной пластины позволят обеспечить быструю замену и установку гипсовых моделей в артикуляторе.При подведении курсора рисунок увеличивается.

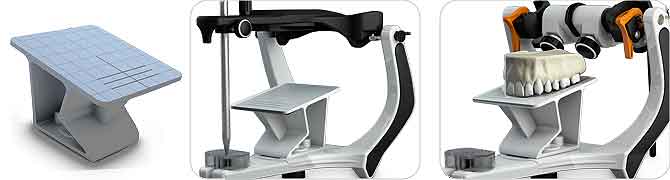

2. Камперовская плоскость.

Служит основным антропологическим ориентиром построения окклюзионной плоскости для расположения искусственных зубов и поэтому является стандартным среднеанатомическим параметром артикулятора.

увеличить

Выполнена в виде опоры, которая используется для стандартной установки под углом 15° гипсовой модели верхней челюсти. Пример применения камперовской плоскости приведен на рисунке. При подведении курсора рисунок увеличивается.

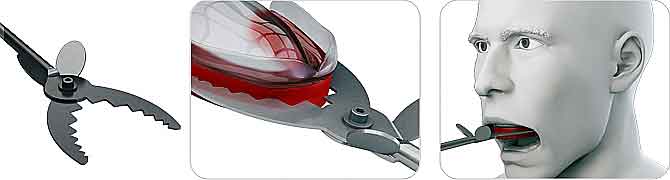

3. Регулируемая прикусная вилка для пациентов с полным отсутствием зубов.

Прикусная вилка для беззубых челюстей (рис. внизу слева) является вспомогательным элементом лицевой дуги.

увеличить

Содержит два регулируемых зубчатых зажима для закрепления восковых валиков и установки последних в правильном положении относительно альвеолярных отростков челюсти пациента. Методика работы с прикусной вилкой приведена в разделе 2.2 настоящей инструкции.

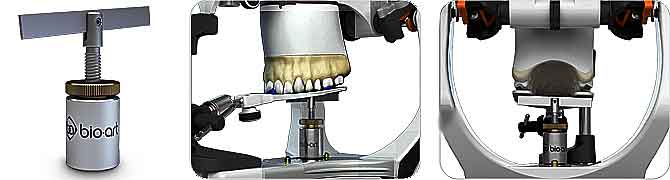

4. Опора для прикусной вилки.

Посредством вертикальной регулировки (по высоте) опора используется как клиновое соединение для зажима гипсовой модели верхней челюсти при использовании лицевой дуги.

увеличить

Опора для прикусной вилки позволяет обеспечить фиксацию гипсовой модели без каких-либо смещений и перекосов. При подведении курсора рисунок увеличивается.

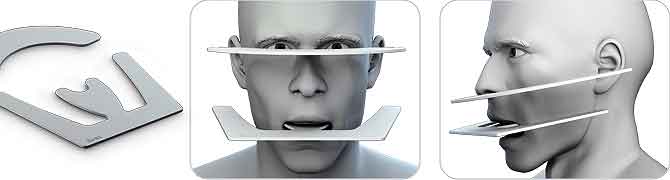

5. Линейка с нарезными отметками .

При использовании артикулятора необходимо правильно определять точки и линии в определенной системе координат.

увеличить

Линейка с нарезными отметками применяется для определения камперовской плоскости и линии горизонтальной параллели к зрачковой линии (линии, проходящей через левую и правую наиболее нижние точки на нижнем крае глазницы). Порядок использования линейки с нарезными отверстиями в практике зубного протезирования показан на рисунке. При подведении курсора рисунок увеличивается.

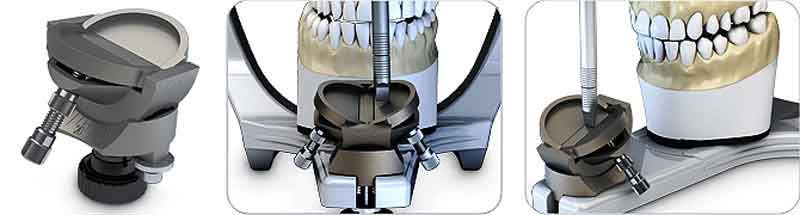

6. Резцовая подставка.

Резцовая подставка из металла (регулируемая). Содержит две регулируемые резцовые площадки в которые упирается вертикальный опорный штифт.

увеличить

За счет регулировки наклона площадок обеспечивается получение точного значения углов резцовой направляющей. Порядок работы с резцовой подставкой приведен на рисунке. При подведении курсора рисунок увеличивается.

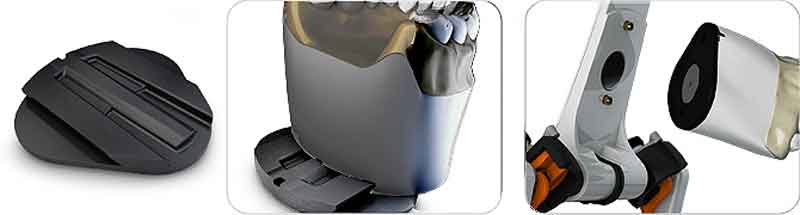

7. Направляющая подставка.

Предназначена для облегчения удаления гипсовых слепков без повреждения последних.

увеличить

При помощи вспомогательного инструмента. устанавливаемого в пазы площадки гипсовой модели придается скользящее движение по выступающим рифлениям подставки. В результате гипсовый слепок легко удаляется с подставки без какого-либо повреждения. Порядок работы с подставкой приведен на рисунке. При подведении курсора рисунок увеличивается.

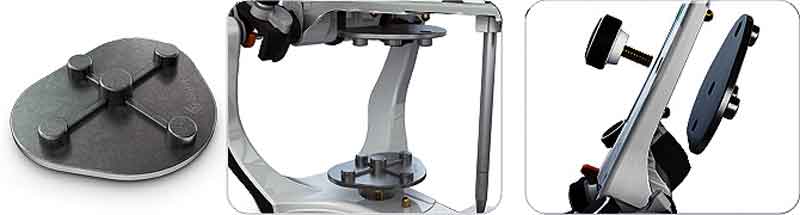

8. Монтажная пластина металлическая.

Обычная монтажная пластина с винтовым креплением

увеличить

Порядок установки монтажной пластины на артикулятор показан на рисунке. При подведении курсора рисунок увеличивается.

В заключение представлен видеофильм о работе с вышеуказанными аксессуарами. Кроме того в фильме представлен и другие аксессуары компании Вio Art, которые можно приобрести по индивидуальному заказу.

Как купить аксессуары

С порядком приобретения оборудования можно ознакомиться на странице
Как купить.

Аксессуары поставляется со склада в Москве во все регионы РФ.
