Горелка стеклодувная СТ-22 инструкция по эксплуатации

Применение

Предназначена для всех работ связанных с обработкой стекла, особенно мягкого стекла, в стеклодувных мастерских и лабораториях.

Горелка предназначена для работы с натуральным (метан) или сжиженным газом (пропан-бутан).

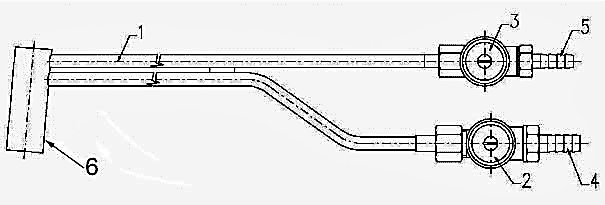

Устройство горелки СТ-22
1 - корпус
2 - запорный кран для газа
3 - запорный кран для воздуха
4 - штуцер подачи газа
5 - штуцер подачи воздуха
6 - головка горелки

Горелка содержит корпус (1) изготовленный из латуни который имеет кран (2) для подачи горючего газа и кран (3) для подачи в горелку сжатого воздуха. Штуцер (4) предназначен для присоединения к шлангу подачи газа а штуцер (5) соответственно для присоединения к шлангу подачи сжатого воздуха. Сменное сопло установлено в головке горелки (6). Регулировочные краны (2, 3) открываются и закрываются согласно маркировке, нанесенной на рукоятки.

Введение в эксплуатацию

К штуцерам (поз.4, 5) соответственно цветовой маркировке подключаются шланги для подачи газа и воздуха. Красный цвет для газа и серый для воздуха. Соответствующими цветами отмечены также управляющие клапаны. Подключение необходимо осуществить гибкими шлангами, которые следует применять в соответствии с их назначением.

Подводящие газовые шлаги необходимо закрепить на штуцерах при помощи хомутов, чтобы не произошло разъединение.

При зажигании горелки сначала следует открыть газовый вентиль (поз.2) и перед отверстием горелки зажечь газ, а затем открыть воздушный вентиль (поз.3). Последующей регулировкой этих вентилей достигается требуемая форма и температура пламени. При гашении горелки сначала необходимо закрыть воздушный вентиль (поз.3), а затем газовый вентиль (поз.2). Соблюдение этого порядка необходимо для обеспечения безопасности работ.

Техническое обслуживание

Уход за кранами (2, 3) состоит в периодической их смазке любым видом смазки для газовых кранов.

Если краны (2, 3) потеряли герметичность, подтяните гайки под рукоятками этих кранов.

Для очистки головки горелки от сажи используйте бензин или другие растворители и затем удалите остатки моющих сред сжатым воздухом.

Технические данные

  • Максимальная температура...1700°С
  • Диаметр сопла, мм... 3.5, 4.7 и 6,0
  • Количество портов для воздуха, шт ...42
  • Максимальная мощность, кВт
  • для пропан-бутана.....4,0
  • для натурального газа...3,2
  • Размеры, мм
  • длина...395
  • ширина...80
  • Масса, Кг... 0,33

Подача газа и воздуха регулируется запорными кранами, смонтированными на корпусе горелки. Изменением подачи натурального газа можно регулировать мощность горелки в пределах 500...3200 Вт, а для сжиженного газа - 350...4000 Вт.

В таблицах 1 и 2 приведены технические данные при работе с сжиженным газом и натуральным газом.

Табл.1 Данные для сжиженного газа
Вид газа Давление газа,
кПа
Объемный расход Мощность,
кВт
Пропан-бутан 2,94...50 0,135 кг/час 4
Воздух не менее 10
1 кПа=0,01 бар=0,01 атм=0,15 psi=102 мм вод.столба=7,5 мм рт.столба
Табл.2 Данные для натурального газа
Вид газа Давление газа,
кПа
Объемный расход Мощность,
кВт
Метан 1,71...50 0,32 м³/час 3,2
Воздух не менее 10
1 кПа=0,01 бар=0,01 атм=0,15 psi=102 мм вод.столба=7,5 мм рт.столба

Правила безопасности при использовании стеклодувной горелки

  1. Горелку необходимо подключить в соответствии с настоящей инструкцией.
  2. При эксплуатации использовать только горючие газы, указанные в инструкции.
  3. Запрещается хранение каких-либо легко воспламеняющихся материалов в помещении, где производятся стеклодувные работы.
  4. Все подводящие шланги горелки необходимо закрепить хомутами.
  5. При использовании горелки необходимо руководствоваться инструкцией по эксплуатации и горелка должна находиться под постоянным контролем.
  6. Для работы со стеклодувными горелками в производственных цехах, стеклодувных мастерских и лабораториях допускаются только лица, достигшее 18-летнего возраста, прошедшие специальное обучение безопасным методам и приемам производства работ и инструктаж по технике безопасности по работе с горючими газами и стеклом.
  7. При работе с горелкой следует использовать средства индивидуальной защиты.
  8. При обнаружении утечки газа необходимо немедленно выключить горелку.
  9. Помещение, где производятся работы со стеклодувными горелками, должно быть оборудовано средствами пожаротушения (огнетушителями, ящиками с сухим песком, асбестовыми покрывалами и другими средствами для тушения пожара).
  10. В рабочем помещении должна находиться укомплектованная аптечка для оказания первой помощи при ожогах и порезах стеклом.
  11. Пользователям разрешается настраивать горелку только в пределах инструкции по эксплуатации.
  12. Все ремонтные работы по гарантии выполняются исключительно производителем через технический центр компании, реализующей горелки на территории РФ

Условия эксплуатации горелки СТ-02

Горелка газовая СТ-02 предназначена для эксплуатации в помещении при температуре от +10 до +35°C и относительной влажности до 80% при температуре +25°C.

Комплект поставки

В комплект поставки входят:

  • горелка в сборе
  • сменные сопла дополнительные Ø4,7 мм и Ø6мм, всего 2 шт.
  • ключ для сопла 1 шт.
  • технический паспорт
  • инструкция по эксплуатации
  • упаковочная тара
