Усовершенствованный Стоматологический Микроскоп ZUMAX отличия и состав изделия

Введение

Стоматологические микроскопы ZUMAX широко представлены на отечественном рынке. Постоянное совершенствование конструкции микроскопа в соответствии с мировым уровнем является важным достоинством микроскопов этой компании.

Со второго полугодия 2018г. на отечественный рынок поступила новая усовершенствованная конструкция стоматологического микроскопа.

Ниже рассмотрены основные изменения конструкции микроскопа и указан порядок заказа стоматологического микроскопа ZUMAX с учетом внесенных изменений в конструкцию.

Изменения конструкции оптической головки микроскопа

Большинство изменений касаются конструкции оптической головки микроскопа.

На видеоролике на фиг.1 показана новая конструкция оптической головки.

Фиг.1   Новая модель оптической головки микроскопа стоматологического ZUMAX



Как видно на видеоролике фиг.1 на оптической головки усовершенствованной модели микроскопа имеются новые элементы управления.

Рассмотрим некоторые из них.

В оптическую головку добавлена рукоятка плавного изменения увеличения микроскопа (ZOOM функция).

На фиг.2 показан видеоролик работы с этой рукояткой.

Фиг.2 Работа с рукояткой ZOOM увеличения

Обратите внимание, что для удобства работы рукоятка ZOOM дублируется с двух сторон оптической головки. Это позволяет регулировать увеличение как правой, так и левой рукой.

Надо сказать, что применение ZOOM увеличения повышает стоимость микроскопа в сравнении со ступенчатым регулированием увеличения примерно на 20%. Поэтому можно заказать усовершенствованную модель микроскопа и со ступенчатым регулированием увеличения. Такая модель имеет артикул 60. А модель с ZOOM увеличением имеет артикул 80.

Другой новинкой является конструкция рукоятки для регулировки рабочего расстояния объектива.

Стоматологические микроскопы М-2350 ZUMAX как артикула 60 ( со ступенчатой регулировкой увеличения), так и артикула 80 (с ZOOM увеличением) поставляются только с VatioDist объективом (плавное изменение рабочего расстояния в пределах 200...450 мм). Поэтому изменена конструкция рукояток оптической головки с возможностью регулирования рабочего (фокусного) расстояния, не отпуская рукоятки.

Как это делается показано на видео ролике фиг.3.

Фиг.3 Регулировка рабочего расстояния



Как и рукоятка ZOOM увеличения, рукоятка изменения рабочего расстояния дублируется с двух сторон.

микроскоп стоматологический ZUMAX
увеличить
Фиг.4 Сенсорная панель управления видеокамерой на рукоятке оптической головки.

В усовершенствованную модель микроскопа в качестве опции предусмотрена установка встроенной Full HD видеокамеры с картой памяти (подробно эта видеокамера представлена на странице «Микроскоп М-2350 со встроенной видеокамерой и картой памяти».

В отличие от управления видеокамерой, представленной на вышеуказанной странице сайта, в усовершенствованной модели микроскопа управление видеокамерой производится непосредственно с рукоятки.

Для этого на рукоятке, как показано на фиг.4 дополнительно установлена сенсорная панель управления видеокамерой, а также кнопка включения и выключения видеокамеры.

микроскоп стоматологический ZUMAX
увеличить
Фиг.5 Изменения яркости LED
1 - Рукоятка регулировки яркости

Важно отметить, что никакие другие модели встроенных видеокамер, для установки на микроскопы арт.60 и арт.80 не предусмотрены.

Установлена новая рукоятка регулировки яркости освещения наблюдаемого объекта светодиодным осветителем.

На фиг.5 (поз.1) эта рукоятка регулировки представлена.

микроскоп стоматологический ZUMAX
увеличить
Фиг.6 Рукоятки фильтров и изменения диафрагмы
1 - Рукоятка лазерного фильтра
2 - Рукоятка смены фильтров и изменения диафрагмы







С точки зрения эргономики расположение рукоятки регулировки яркости светодиодного освещения непосредственно рядом с рукояткой оптической головки является хорошим решением.

Ручка фильтра защиты от лазерного облучения находится левой стороне оптической головки и показана на фиг.6 (позиция 1).

Ниже расположен 6-ти позиционный регулятор смены фильтров и изменения диафрагмы (поз. 2).

Лазерный фильтр обеспечивает защиту глаз пользователя в диапазоне волн 800-830,、1064,、2780,、2940,、10600 нм

Ступенчатое изменение размеров диафрагмы позволяет менять глубину резкости

Усовершенствованная подвеска оптической головки

Внесены изменения в конструкцию пантографа подвески оптической головки. Как и раньше пантограф подвески содержит три элемента (плеча), но улучшена конструкция самой подвески. Мы не будем касаться технических аспектов внесенных изменений. Это не столь важно, но на видеоролике фиг.7 показаны результаты этих усовершенствований.

Фиг.7 Работа пантографа подвески оптической головки

В результате позиционирование оптической головки производится чрезвычайно легко и головка повторяет все движения оператора.

Единая клеммная коробка

микроскоп стоматологический ZUMAX
увеличить
Фиг.8 Клеммная коробка микроскопа

Новым в микроскопе является единая клеммная коробка, куда подключаются все входящие и выходящие кабели.

Коробка расположена в нижней части штатива, как показано на фиг.8

Порядок подключения кабелей к единой клеммной коробке микроскопа указан в инструкции по эксплуатации

Расположение всех кабелей микроскопа вблизи пола очень удобно, так как в этом случае кабели не будут мешать работе.

Этот вариант подвода кабелей реализуется только в напольном исполнении микроскопа.

Особенности оформления заказа на микроскоп

Для упрощения оформления заказа предлагается следующий порядок указания технические параметров:

  1. Артикул микроскопа: 60 - для микроскопа с 6-ти ступенчатым увеличением и 80 - с ZOOM увеличением. Указать необходимый артикул.
  2. Выбрать напольное, настенное или потолочное исполнение. Если выбрано потолочное исполнение, то указать высоту потолка.
  3. Выбрать длину второго плеча подвески оптической головки 600 или 950 мм. Указать выбранную длину.

Далее в комплект поставки вне зависимости от выбранного артикула 60 или 80 входят элементы, указанные в пп 4-8. Эти элементы конструкции нельзя заменить или исключить (кроме поз.8)

  1. Бинокуляр 0-180° с рукоятками ручной регулировки межзрачкового расстояния.
    Информация об этом бинокуляре на странице  www.microscop.bst3m.ru/bin/bin.html.
  2. LED освещение
  3. VarioDist объектив.
    Информация о вариообъективе на странице  www.microscop.bst3m.ru/vario/vario.html.
  4. Балансировочное плечо
    Информация о балансировочном плече на странице  www.microscop.bst3m.ru/ball/ball.html.
  5. Встроенная FUll HD видеокамера с SD картой памяти (опция).
    Информация о FUll HD видеокамере с SD картой памяти на странице  www.bst3m.ru/micr/flesh.html.

На этом основная часть заказа заканчивается.

Если вы отказались от встроенной FUll HD видеокамеры с SD картой памяти, но вам нужна иная система видеорегистрации, то продолжаем оформлять заказ.

  1. Делитель луча (20%:80%)
    Информация о делителе луча на странице  www.microscop.bst3m.ru/beam/splitter.html.
  2. Фотоаппарат (марка).
  3. Наружная видеокамера (марка).
  4. Мобильный телефон.
    Информация об использовании мобильного телефона в качестве видеорегистратора на странице  www.bst3m.ru/micr/mob.html.

Важно при выборе наружного видеорегистратора обратить внимание и на модель применяемого адаптера. Компания ZUMAX по желанию заказчика поставляет три модели адаптеров.

Подробная информация об этих моделях адаптера в приложении 01.

Нажми! Щелкни
и приложение 01 откроется!

Приложение 01

Три модели адаптеров для систем видеорегистрации микроскопа

Мы уже указали, что при использовании наружных систем видеорегистрации во всех случаях необходимо приобрести делитель луча. Больше не будем повторяться и пойдем дальше.

микроскоп стоматологический ZUMAX
увеличить
Рис.01/1 Стандартный адаптер

Далее необходимо приобрести адаптер, который необходим как для механического соединения элементов системы регистрации с микроскопом, так и для точной цветопередачи изображения объекта наблюдения в эти элементы без искажений.

Адаптер соединяется с микроскопом через делитель луча .

В настоящее время компания ZUMAX предлагает три модели адаптеров:

  1. Стандартный
  2. С вращением изображения на экране видеорегистратора
  3. В вращением изображения на экране видеорегистратора и поворотом корпуса самого видеорегистрации
микроскоп стоматологический ZUMAX
увеличить

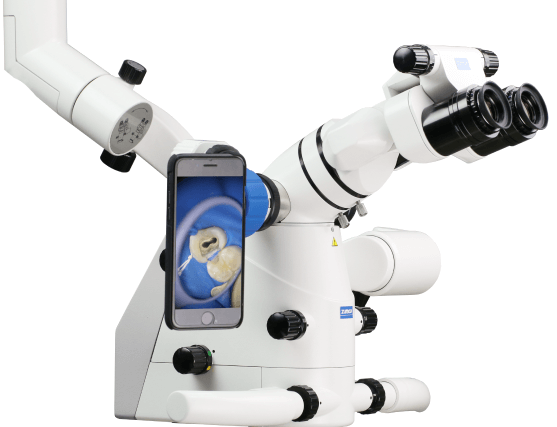

Рис.01/2 Адаптер с вращением изображения

На рис.01/1 показан стандартный вариант адаптера.

Здесь необходимо указать, что адаптеры различаются не только вышеуказанными моделями, но и самой конструкцией в зависимости от модели выбранного фотоаппарата или видеокамеры. Но для заказа микроскопа это не столь важно. Необходимо указать модель видеорегистратора, а завод сам установит необходимый для этой модели адаптер.

На рис.01/2 показан адаптер с вращением изображения на экране регистратора изображения. Этот адаптер в сравнении со стандартным имеет более высокую цену и предназначен для профессионалов.

Имеет дополнительное регулировочное кольцо (на рис.01/2 синего цвета) посредством которого и производятся необходимые регулировки.

Видеоролик на рис.01/3 показывает этот адаптер в работе.

Фиг.01/3   Адаптер с вращением изображения на экране видеорегистратора
микроскоп стоматологический ZUMAX
увеличить
Фиг.01/4 Адаптер с вращением изображения и корпуса видеорегистратора

Адаптер с вращением изображения на экране видеорегистратора и поворотом корпуса самого видеорегистрации рекомендуется для работы с мобильным телефоном.

На фиг.01/4 показан внешний вид этого адаптера.

Видеоролик на фиг.01/5 показывает этот адаптер в работе.

Фиг.01/5   Адаптер с вращением изображения на экране видеорегистратора и поворотом его корпуса

Далее надо решить нужен ли специализированный стул врача, стул ассистента

  1. Стул врача для работы на микроскопе.
    Информация о стуле врача для работы с микроскопом на странице  www.bst3m.ru/micr/stul.html.
  2. Стул ассистента. Информация о стуле ассистента на странице  www.bst3m.ru/micr/stulas.html.

И наконец определитесь нужны ли нижеследующие аксессуары.

  1. Внутренний источник питания для наружной видеокамеры
  2. Внутренний источник питания для мобильного телефона
  3. Внутренний источник питания для цифрового аппарата
  4. Беспроводная педаль для управления видеокамерой или фотоаппаратом
  5. Монитор

На этом оформление заказа завершается.

В приложении 02 показаны некоторые особенности оформления заказа

Нажми! Щелкни
и приложение 02 откроется!

Приложение 02

Стандартный вариант комплектации

  1. Напольный подвижной штатив (может и настенный или потолочный)
  2. 0-180 град. бинокуляр с устройством точной регулировкой межзрачкового расстояния
  3. Встроенное LED освещение
  4. Длина второго плеча 600 мм
  5. Встроенные зеленый и желтый светофильтры и три варианта освещения (размеры светового пятна).
  6. Zoom увеличение
  7. Варио объектив с рабочим расстоянием 200-450мм
  8. Увеличение бинокуляра 12.5x

Комплектация для профессионалов

  1. Микроскоп в стандартной комплектации (см.выше)
  2. Встроенная Full HD видеокамера с картой памяти
  3. 30 град. удлинитель бинокулярный в комплекте с делителем луча или с бинокулярным поворотным кольцом (интерфейс маятниковая функция)

На фиг.02/1 показаны возможности использования интерфейса маятниковая функция. Нижняя часть оптической головки может поворачиваться влево или вправо на 25 град. При этом сохраняется неподвижное положение окуляров.

В этот интерфейс входят либо 30 град удлинитель бинокулярный в комплекте с делителем луча, либо, если в микроскопе не используйте делитель луча, то в комплект входят 30 град удлинитель бинокулярный плюс бинокулярное поворотное кольцо.

О первом варианте комплектации (удлинитель + делитель луча) подробно на странице www.microscop.bst3m.ru/mor/mor.html.

О бинокулярное поворотном кольце, входящем во второй вариант комплектации, подробно на странице www.microscop.bst3m.ru/pov/rotring.html.

микроскоп стоматологический ZUMAX
Фиг.02/1 Интерфейс маятниковая функция
1 - бинокулярное поворотное кольцо
2 - 30 град удлинитель бинокулярный
3 - делитель луча

Опции

  1. Наружная видеокамера или цифровой фотоаппарат в комплекте с адаптером (Sony/Nikon/Canon)
  2. Мобильный телефон в комплекте с адаптером
  3. Беспроводная ножная педаль для управления видеокамерой или цифровым фотоаппаратом или мобильным телефоном
  4. Внутренний источник питания для видеокамеры, цифрового фотоаппарата или мобильного телефона
  5. Стул врача
  6. Стул ассистента

Порядок сборки микроскопа

После получения микроскопа с завода изготовителя в практически собранном виде в соответствии с заказом его необходимо собрать.

Порядок сборки микроскопа показан на странице   www.bst3m.ru/micr/inst2380.html.

Как показано в видеоролике по сборке микроскопа, сам процесс сборки состоит всего из шести операций, при этом время необходимое для полной сборки микроскопа составляет чуть больше 15 мин!
