Лупы бинокулярные ZUMAXустройство назначение принцип действия и характеристики


Назначение и область применения

Лупа бинокулярная налобная стереоскопическая ZUMAX БЛ 42 с креплением на головном шлеме или очковой оправе предназначена для наблюдения, в том числе и с подсветкой, маломерных объектов (или работы с ними обеими руками) при увеличении до 3,5х и рабочем расстоянии до 500 мм.

Применяется в лечебной практике врача стоматолога, хирурга, врача ЛОР а также других специалистов (см. табл.1) для совершенствования качества выполняемых лечебных процедур.

Лупа бинокулярная БЛ 42
увеличить
Рис.1 Лупа БЛ-42 мод.SLF

Технические характеристики

  • Количество луп окуляров... 2 шт.
  • Увеличение...2,5х, 3,0 и 3,5х.

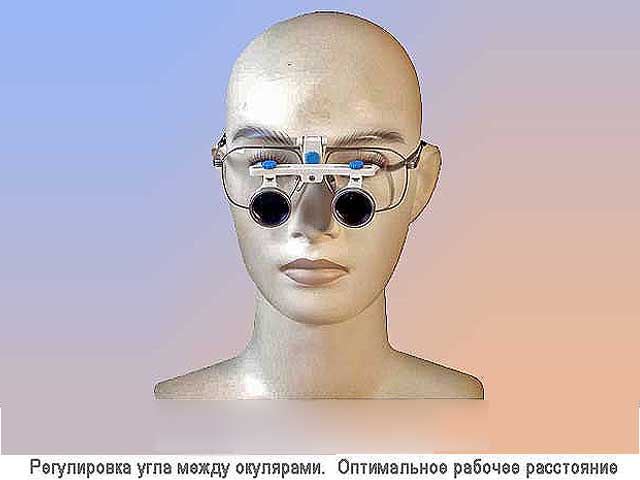

  • Регулировка угла обзора наблюдаемого объекта...0-40 град.
  • Регулировка вертикального перемещения окуляров...6 мм.
  • Регулировка межзрачкового расстояния...50-75 мм.
  • Рабочее расстояние... 340, 420, 460 и 500 мм.
  • Диаметр поля зрения (в зависимости от увеличения и рабочего расстояния)... 60-120 мм.
  • Масса нетто (без оправы в зависимости от увеличения)... 70, 71,5 и 72 г.

Почему бинокулярные лупы ZUMAX (Китай)

На практике специалисты относятся с опаской к продукции поставляемой из Китая. Сложилось убеждение, что если оборудование из Китая, то оно низкого качества и имеет плохие потребительские свойства (малый срок службы при низком качестве изготовления).

Однако мы настоятельно советуем использовать в отечественной лечебной практике бинокулярные лупы ZUMAX.

Подробности в приложении:

Нажми! Щелкни
и открой приложение!

В Китае есть два вида предприятий, первые работают на ширпотреб, а вторые на военную промышленность (в том числе и на космос).

Продукцию первых предприятий характеризует низкие потребительские свойства (правда при хорошем внешнем виде) и поэтому на отечественном рынке цена на изделия этих предприятий в два и более раз меньше, чем у лучших европейских аналогов.

Фирма ZUMAX относится к предприятиям второго вида. Все изделия этой фирмой отвечают самым высоким требованиям по качеству, эргономике и дизайну. С этим хорошо знакомы специалисты, которые приобрели операционные микроскопы этой фирмы. По их отзывам микроскопы фирмы ZUMAX не уступают по потребительским свойствам лучшим зарубежным аналогам.

Это объясняется тем, что оптические приборы ZUMAX являются точным аналогом приборов фирмы CARL ZEISS (Германия) и изготовлены в соответствии с патентными разрешениями этой фирмы при использовании оптики только немецкого производства.

Стоимость оптических приборов фирмы ZUMAX в силу специфичности китайского производства (дешевая рабочая сила), не менее чем на 25% ниже, чем у лучших европейских аналогов при потребительских свойствах не уступающим последним.

Поэтому, если вы хотите приобрести высококачественную оптику по ценам на 20-30% ниже цен на аналогичную продукцию отечественного рынка, то мы рекомендуем приобретать бинокулярные лупы и осветители компании ZUMAX.



Основные достоинства бинокулярных луп ZUMAX

Условия эксплуатации

Бинокулярные лупы ZUMAX должны эксплуатироваться в помещении при температуре от +10 до +35°С и относительной влажности до 80% при температуре +25°С.

Конструктивные особенности

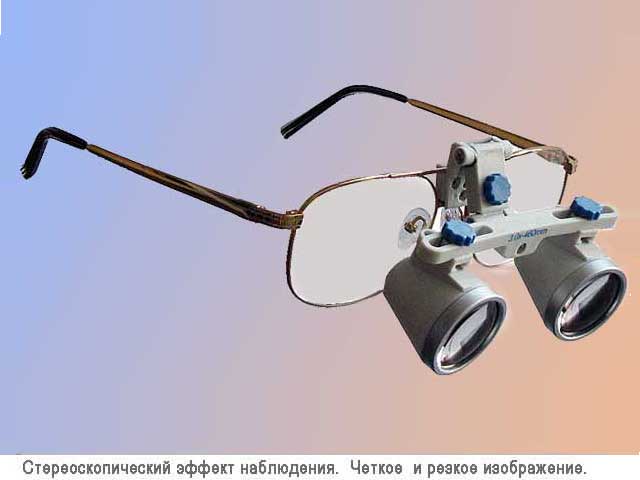

Имеет два окуляра со стеклянными линзами, которые обеспечивают широкий угол зрения и стереоскопический эффект наблюдения. Ахроматические линзы изготовлены из минерального оптического стекла, с просветляющим и защитным покрытием, которые обеспечивают пыле и водоустойчивость. Дают четкое и резкое изображение объекта наблюдения.

Эксклюзивная технология просветляющего покрытия уменьшает отражение падающего света до величины менее 1%, что обеспечивает более яркое и контрастное изображение по сравнению с любой сопоставимой лупой.

Лупа бинокулярная БЛ 42
увеличить

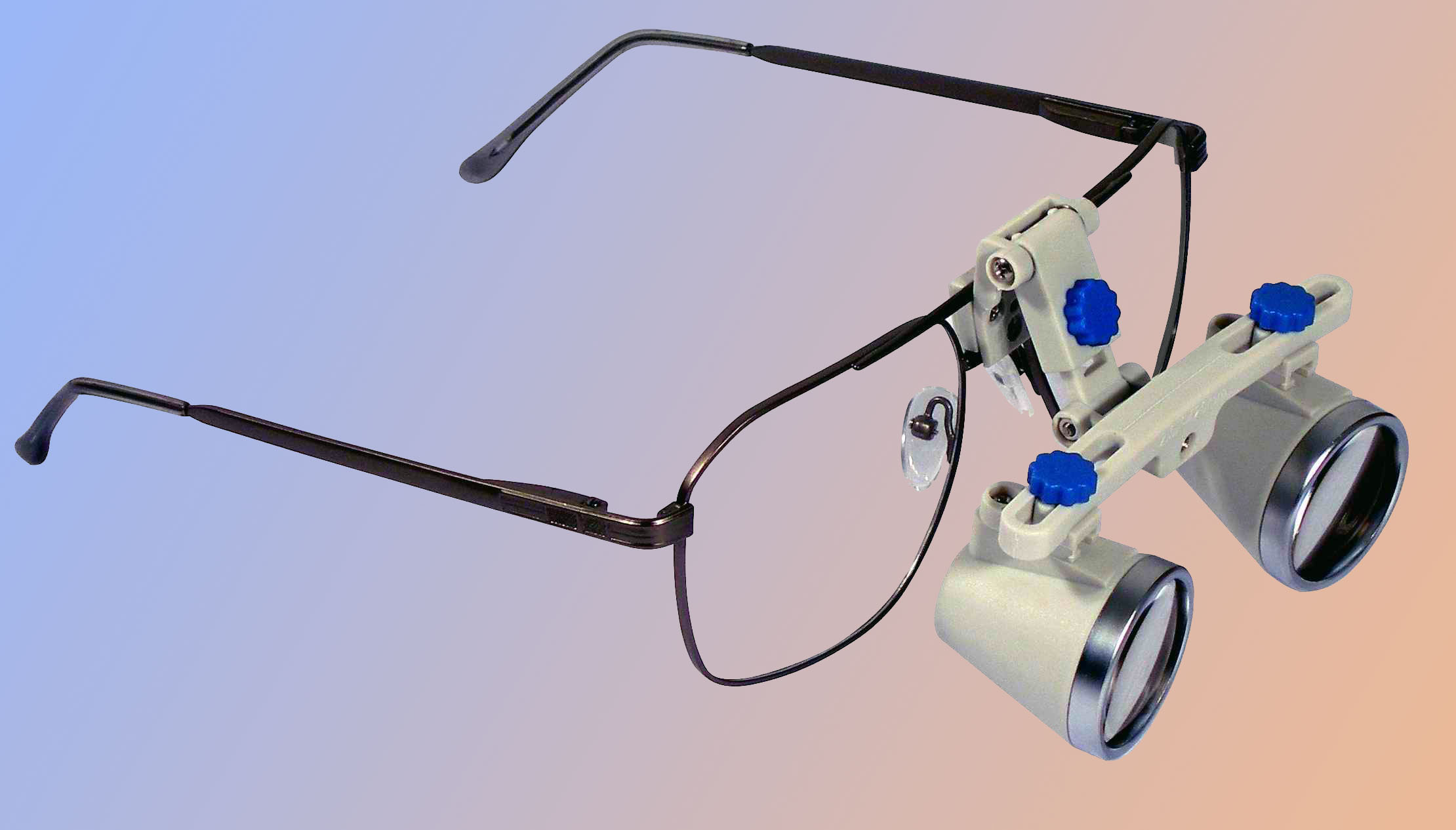

Рис.2 Лупа БЛ-42 мод.SLE

Бинокулярная лупа поставляется фирмой ZUMAX в трех исполнениях. У модели БЛ 42(SLE) крепление окуляров осуществляется на фирменной очковой оправе, изготовленной с применением титанового сплава. Примененная очковая оправа подходит для любой формы головы и шеи. Оправа имеет прочные защитные стекла. Внешний вид модели БЛ 42(SLE) показан на рис.2. Эта базовая модель. Можно посмотреть отдельные элементы этой модели с увеличением, если подвести курсор к рисунку.

Эти же окуляры могут быть закреплены на очковой оправе современного типа (modern). Форма стекол этой оправы и сама оправа показаны на рис.1. Эта модель имеет обозначение БЛ 42(SLF). Стоимость этой модели примерно в 1,4 раза выше базовой модели.

Лупа бинокулярная БЛ 42
увеличить

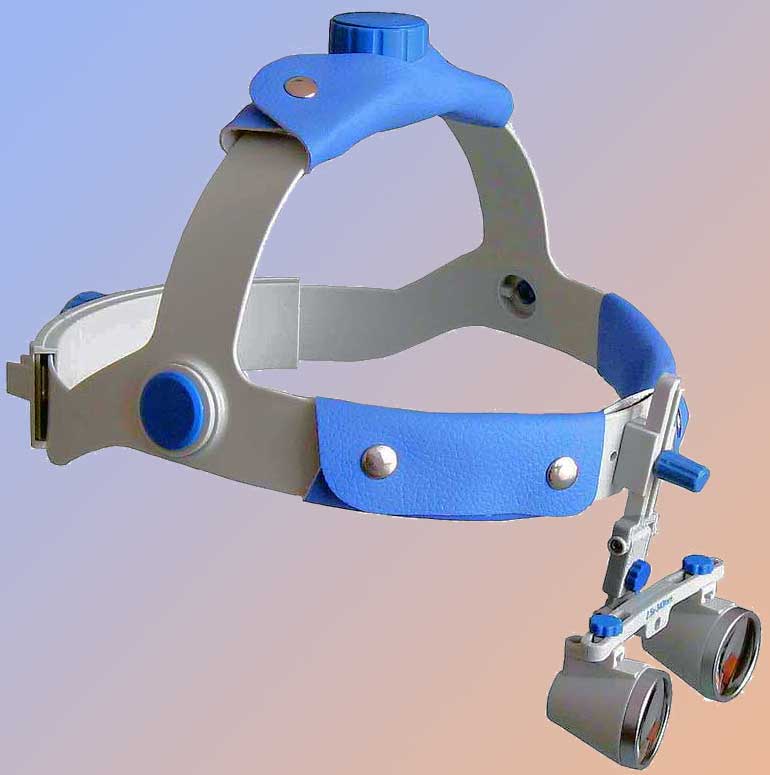

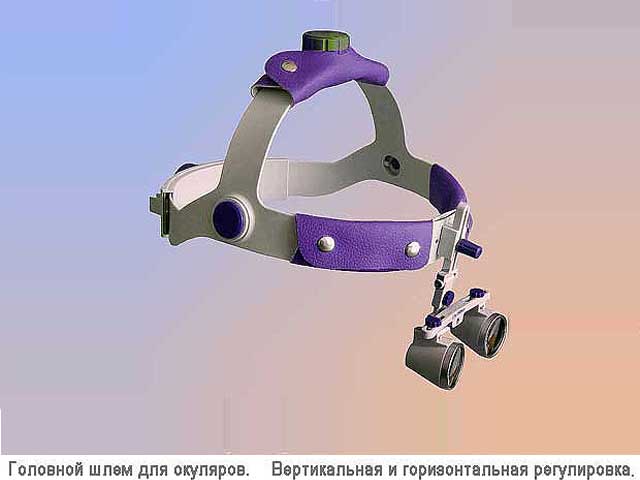

Рис.3 Лупа БЛ-42 мод.SLH

Достоинства модели БЛ 42(SLF) подробно изложены на странице сайта www.stomatoffice.ru/lup/bl42.html . Oкуляры могут быть закреплены и на головном шлеме, как показано на рис.3. Эта конструкция бинокулярной лупы со шлемом имеет наименование "Лупа бинокулярная мод. БЛ 42(SLH)". Стоимость этой модели практически равна стоимости модели БЛ 42(SLF).

Все три вышеупомянутые модели SLE, SLF, и SLH имеют одинаковые окуляры, технические характеристики которых приведены выше на этой странице сайта.

Механизм крепления оптики позволяет откинуть оптику вверх и наблюдать объект без увеличения.

Бинокулярная лупа с осветителем налобным

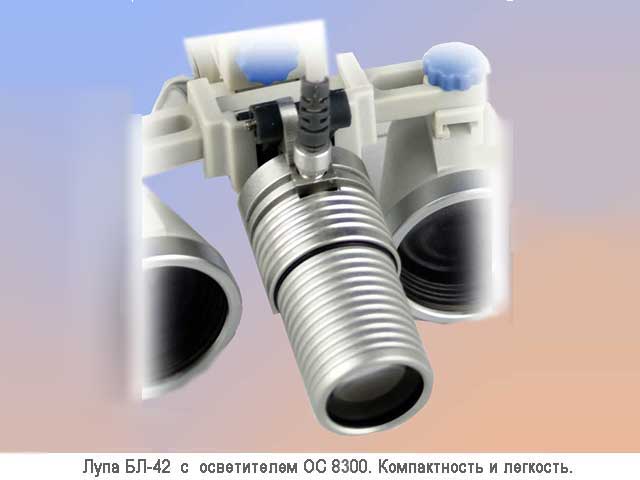

Рис.4 Лупа БЛ 42 с осветителем
OC 8300

Бинокулярная лупа БЛ 42 может применяться и с подсветкой. Для этого дополнительно может комплектоваться осветителями налобными, описание которых имеется на странице «Осветитель налобный» . На рис.4 изображена бинокулярная лупа БЛ 42(SLF) с установленным на ней осветителем ОС 8300.

В комплект поставки входят:лупа бинокулярная, паспорт и упаковочная тара.

В таблице, приведенной ниже, указаны все виды бинокулярных луп фирмы ZUMAX. Для заказа товара надо указать тип лупы (БЛ-42), модель (SLE, SLF или SLH} и артикул.

Порядок подбора бинокулярной лупы

При окончательном выборе необходимой лупы учитывайте, что:

В табл.1 приведены подробные данные об увеличениях луп и необходимом рабочем расстоянии для специалистов в зависимости от анатомических данных (росте) последних.

Таблица 1. Подбор луп для специалистов
Применение Увеличение
лупы
Рабочее расстояние в мм
Рост до 1,75 мм Рост свыше 1,75 мм
офтальмология2,5x-3,5x 300-340400-460
кардиальная хирургия3,0x-3,5x 400-460420-460
общая хирургия2,0x-3,2x 400-460420-460
челюстно-лицевая хирургия3,0x-3,5x 340-400400-460
операции на нервах
хирургические
4,0x-5,5x 340-460400-460
нейрохирургия2,5x-3,5x 400-460420-460
ортопедия
работа стоя
2,5x-3,5x 340-400420-460
ортопедия
работа сидя
2,5x-3,5x 340-400400-460
пластическая хирургия3,0x-3,5x 340-400420-460
урология3,0x-3,5x 340-400420-460
сосудистая хирургия3,5x-5,5x 340-400420-460
стоматология общая2,5x-3,2x 250-340340-400
эндодонтия2,5x-4,5x320-400400-460

Номенклатура луп фирмы SUMAX, которые можно приобрести в компании ООО ФИРМА БСТ-3, представлена в табл.2, табл.3 и табл.4.

Таблица 2. Лупы с увеличением 2,5х
Артикул 2534 2542 2546 2550
Увеличение2,5х 2,5х 2,5х 2,5х
Рабочее расстояние, мм 340 420 460 500
Поле зрения, мм 80 100 110 120
Масса (без оправы), г 70 70 70 70
Таблица 3. Лупы с увеличением 3,0х
Артикул 3034 3042 3046 3050
Увеличение 3,0х 3,0х 3,0х 3,0х
Рабочее расстояние, мм 340 420 460 500
Поле зрения, мм 70 84 92 100
Масса (без оправы), г 71,5 71,5 71,5 71,5
Таблица 4. Лупы с увеличением 3,5х
Артикул 3534 3542 3546 3550
Увеличение 3,5х 3,5х 3,5х 3,5х
Рабочее расстояние, мм 340 420 460 500
Поле зрения, мм 60 72 78 84
Масса (без оправы), г 72 72 72 72

Рекомендации по обозначению луп (для направления поставщику при приобретении) см. страницу сайта «Как подобрать лупу» .

Сервис

Имеется сервисный центр по гарантийному и послегарантийному ремонту. Срок гарантии 1 год.

Купить налобную бинокулярную лупу

Налобные лупы БЛ 42 можно купить в компании «ООО ФИРМА БСТ-3» .

С порядком приобретения налобных луп можно ознакомиться на странице «Как купить» .

Лупы налобные отгружаются со склада в Москве во все регионы РФ.

Ассортимент налобных луп представлен в табл.5

Таблица 5. Ассортимент налобных луп ZUMAX
Модель Описание

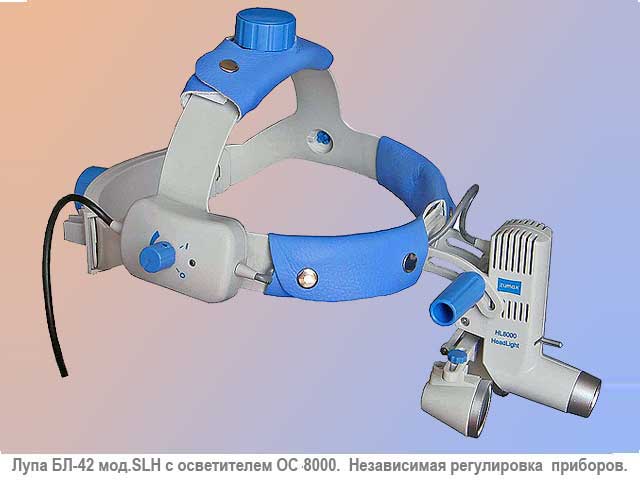

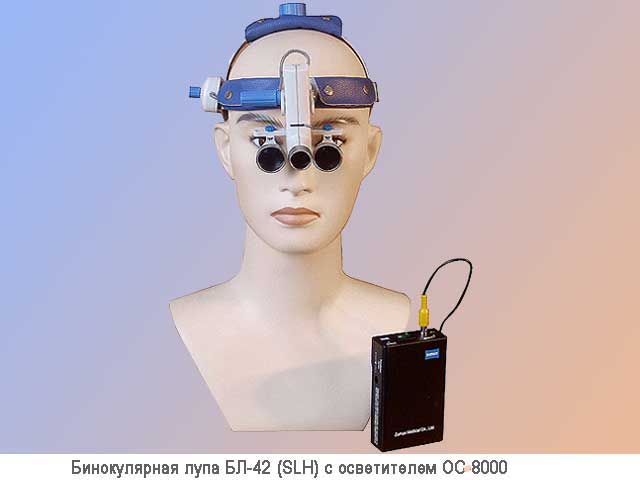

Лупа бинокулярная БЛ-42 модель SLH с осветителем OC 8000
Лупа бинокулярная БЛ-42 модель SLE оправой из титанового сплава под цвет золота с светителем OC 8300
Лупа бинокулярная БЛ-42 модель SLE с оправой из титанового сплава под цвет золота

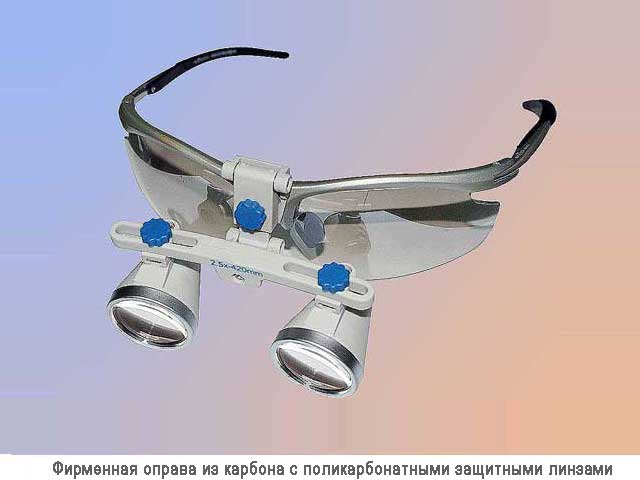

Лупа бинокулярная БЛ-42 модель SLF с фирменной оправой из карбона с поликарбонатными защитными стеклами
Лупа бинокулярная БЛ-42 модель SLF с фирменной оправой из карбона с поликарбонатными защитными стеклами с осветителем ОС 8300
Лупа бинокулярная БЛ-42 модель SLH
Лупа бинокулярная БЛ-42 модель SLH с осветителем ОС 8300

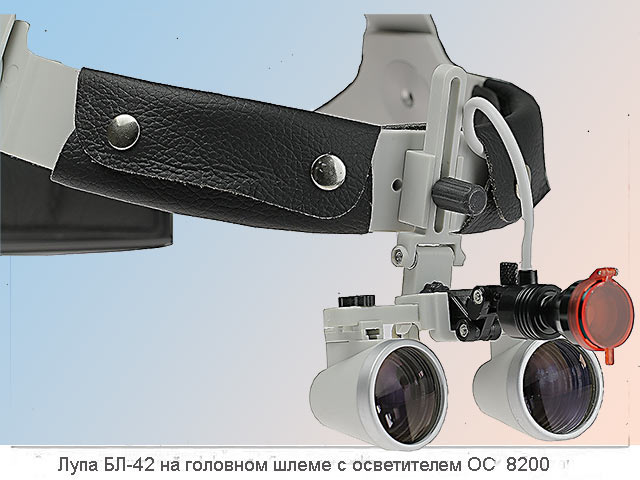

Лупа бинокулярная БЛ-42 модель SLH с осветителем ОС 8200

Цены на бинокулярные лупы

Цены на бинокулярные лупы ZUMAX представлены на сайте «Прейскурант» .

На этом же сайте впервые представлены бинокулярные лупы с увеличением 4х, 5х и 6х
