Компрессор МСВ 6/30Запчасти, ремонт

1.Введение

Компания ООО "ФИРМА БСТ-3М" специализируется на поставках в стоматологические клиники безмасляных импортных воздушных компрессоров МСВ 6/30.

Эти компрессора получили широкое распространение в стоматологических клиниках за безотказность и бесшумность в работе, и длительный срок службы до ремонта.

Но поскольку ничего вечного в жизни не бывает наступает момент, когда вашему компрессору требуется ремонт для восстановления его технических параметров.

Выполнить качественный ремонт компрессора с полным восстановлением его первоначальных параметров является сложной задачей. Да, можно заменить все изношенные детали на новые. Например, можно заменить поршневые кольца или впускные и выпускные клапана и подшипники.

Но при таком ремонте надо помнить, что установка новых деталей в старые изношенные узлы вашего компрессора не гарантирует качественного ремонта. Поэтому при замене колец надо обязательно проверить изношенность поршней, а то и цилиндра, а при замене клапанов установка их в старые изношенные посадочные места клапанной плиты также плохо, и надо решать вопрос, а не проще ли поменять всю клапанную плиту в сборе и т.д. и т.п.

При этом все технические вопросы по ремонту и восстановлению работоспособности вашего компрессора, естественно, должен выполнять квалифицированный специалист, которому вы доверяете. Иначе вы заплатите большие деньги и не получите ожидаемого результата.

Есть и другой второй вариант ремонта вашего компрессора, при котором вам не надо ломать голову, кому поручить ремонт компрессора, какие запасные части требуется приобрести для ремонта, и что вы получите в результате проведенного ремонта.

Второй вариант ремонта компрессора рекомендуется руководителям стоматологических клиник, которые хотят полностью восстановить свой компрессор, не вдаваясь в технические аспекты его ремонта. При этом варианте, вы просто меняете компрессорную головку в сборе, а установку новой компрессорной головки может выполнить любой специалист прямо на месте установки компрессора в клинике.

Если провести аналогию с автомобилем, то при выборе второго варианта вы не занимаетесь капитальным ремонтом двигателя своего автомобиля, а приобретаете новый.

Естественно, при втором варианте ремонта вам придется заплатить больше денег, но в результате получите "качество", несравнимое с первым вариантом.

Какой вариант ремонта компрессора следует выбрать решать Вам. Если - первый, то полный перечень деталей для заказа приведен в нижеследующей таблице. Если второй - то приобретайте компрессорную головку в сборе. И отдельные детали, и головку в сборе вы можете приобрести на нашей фирме.

2.Номенклатура запасных частей

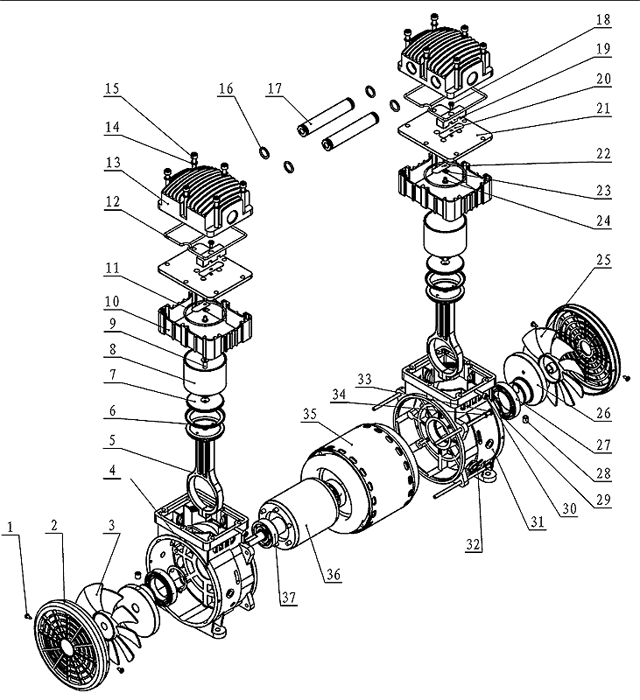

Детали, примененные в компрессоре МСВ 6/30, приведены в нижеследующей таблице. Необходимо найти ту или иную позицию на рисунке и далее по номеру позиции определяется код запасных деталей, необходимых для их заказа

В табл.1 приведен перечень запчастей по компрессору MSV 6/30, обозначения которых соответствуют вышеприведенному рисунку.

Таблица 1. Компрессор МСВ 6/30. Перечень деталей
ПозицияКод Наименование деталиКоличество
1707038Винт ST2.9х84
2215010109Крышка вентилятора2
3215010106Левый вентилятор электродвигателя1
4215010101Левый картер коленчатого вала1
5215010301Шатун2
6215010304Поршневые кольца2
721501030201Крепежная пластина"2
821501050101Цилиндр2
97050616Болт М6х16 2
10215010104Клапанная коробка2
1117111Прокладка цилиндра2
12215010417Прокладка головки цилиндра2
13215010401Головка цилиндра2
1416603Шайба гровера Ø612
157020665Болт М6х65)12
1617113Кольцевая прокладка4
1721501080101Соединительная трубка2
187100406Винт М4х82
19215010409Крепежная деталь2
20215010405Выпускной клапан2
21215010403Клапанная плита2
22212010404Впускной клапан2
23212010406Металлическая упругая прокладка2
247100408Винт М4х62
25215010107Правый вентилятор электродвигателя1
26215010201Кривошип2
2704039Подшипник 6908-2Z2
2870308Болт М8х8 4
2912809Стопорное пружинное кольцо2
307020520Винт М5х202
31215010102Правый картер коленчатого вала1
3216403>Защита проводов электродвигателя16403
3370905152Винт М5х1824
3416602Шайба гравера Ø54
35215010600Статор электродвигателя1
36215010700Ротор электродвигателя1

В таблице 2 приведен перечень запасных частей к ресиверу компрессора. запасные части заказывать по номеру в первой колонке

Таблица 2. Ресивер к компрессору МСВ 6/30. Перечень деталей
ПозицияКод Наименование деталиКоличество
138Электромагнитный клапан1
239Манометр 40 мм1
340Манометр 50 мм1
441Предохранительный клапан1
542реле давления 6-8 атм.1
643Обратный клапан1
744Фильтр с регулятором давления1
845Соединительный шланг1
946Воздушный фильтр1
1047Краник сливной2
1248Краник1

На рисунках выше показаны элементы ресивера компрессора МСВ 6/30. Номера на рисунках соответствуют кодам деталей, указанным в табл.2. Для увеличения рисунков достаточно подвести к ним курсор и подвести стрелку к той или иной части рисунка.
