Артикулятор A7 Plus дуговой назначение характеристики конструкция

Назначение и область применения

Артикулятор - механический инструмент, используемый для воспроизведения движений нижней челюсти пациента в зуботехнической лаборатории и предназначенный для изготовления пациентам изделий стоматологического назначения.

Общая информация о полезности применения артикуляторов компании BIO ART имеется на странице «Об артикуляторах» .

Лицевая дуга - это инструмент, используемый для регистрации положения нижней челюсти пациента по отношению к черепу и передачи этой регистрации артикулятору. Информация как надо работать с лицевой дугой приведена на странице «Применение лицевой дуги в лечебной практике».

Конструктивные особенности

Артикулятор имеет следующие основные части: верхнюю и нижнюю раму, суставные сочленения, вертикальный штифт и окклюзионную площадку.

Артикулятор A7 Plus относится к полурегулируемому дуговому типу (Arcon), в котором металлические сферы, имитирующие суставные головки, закреплены на нижней раме артикулятора а механические суставные ямки, имитирующие суставные впадины, находятся на верхней раме.

Имеет прочную конструкцию, изготовленную из алюминиевых сплавов. Устойчив на рабочем столе. Эргономический дизайн обеспечивает хороший фронтальный вид на модель. Артикулятор выполнен с возможностью его установки на рабочем столе под углом 45°.

Межмыщелковое расстояние 110 мм. Мыщелковая направляющая выполнена изогнутой формы. Имеет угловую регулировку сагиттального суставного пути и угла Беннета.

Центральный замок, расположен в задней части передней рамы. Имеет установочный опорный штифт, который позволяет удерживать верхнюю раму в открытом положении, что упрощает лабораторную процедуру.

Выполнен с эластичной системой стабилизации движения мыщелковой направляющей.

На нижеследующих рисунках показаны:

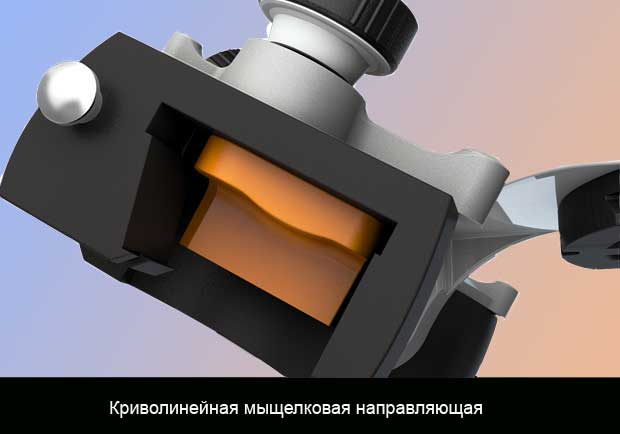

1. Криволинейная мыщелковая направляющая, имеющая форму которая имитирует анатомическое строение височно-нижнечелюстного сустава.

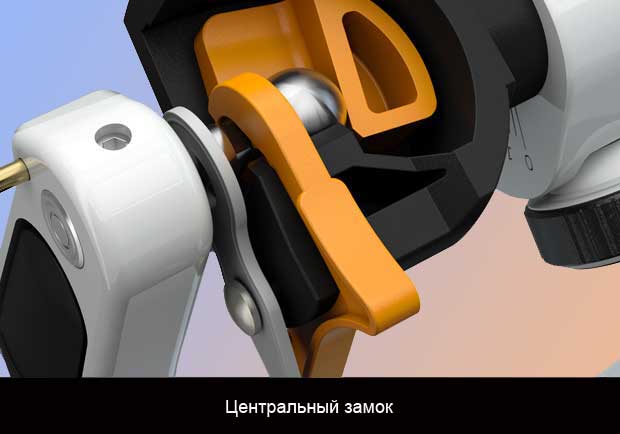

2. Центральный замок для регулировки и фиксации рамы артикулятора.

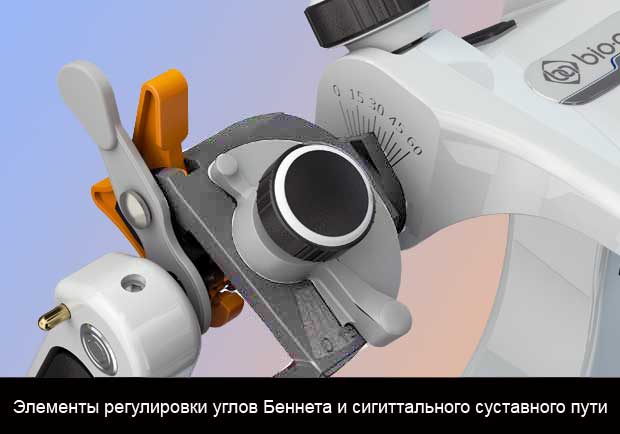

3. Устройство регулировки сагиттального суставного пути и угла Беннета

увеличить
увеличить
увеличить

Предназначен для работы как со стандартной, так и с элитной лицевой дугой.

Для удобства в выполнении различных работ и увеличения точности рекомендуется применение аксессуаров, указанных на странице «Ассортимент».

Порядок работы с артикулятором A7 Plus

Порядок работы с артикулятором A7 Plus с элитной лицевой дугой и элементы его конструкции показаны в видеофильме

В настоящее время артикуляторы A7 Plus компанией ООО ФИРМА БСТ-3 на отечественный рынок не поставляются.
